Мотор-редуктор 802С в чугунном корпусе корпусе INNOVARI
- Стандарт: ГОСТ
- Производитель: Италия
Описание
Цилиндрические соосные мотор-редукторы INNOVARI (Италия) в чугунном корпусе построены по модульному типу: редукторные части комплектуются входными и выходными фланцами, электродвигателями, крепежными лапами, входными и выходными валами.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют технического обслуживания.
Редукторы 802С поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.
Тип синтетического масла и рекомендованное количество приведены в таблице 1.

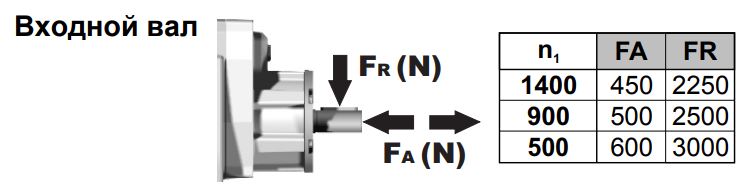

Возможные радиальные и осевые нагрузки редуктора приведены в таблицах 2.
Таблица №1.
РАДИАЛЬНЫЕ И ОСЕВЫЕ НАГРУЗКИ
*Возможный выходной вал
| Вал — d1 | p1 | h1 | x | |
| Стандартный | ø 40×80 | 12 | 43 | M12x28 |
| На заказ | ø 50×100 | 14 | 53,5 | M16x36 |

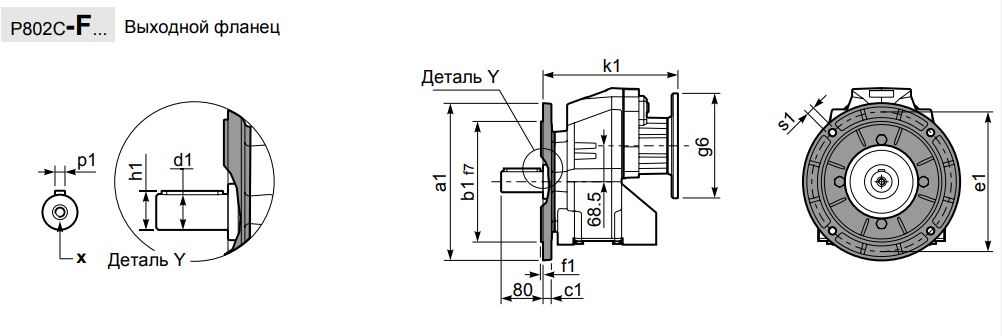

*Возможные выходные фланцы
| a1 ø | b1 | c1 | e1 | f1 | s1 | Код комплекта | Комплектуется фланцем и лапами только по заказу. Совместимость уточняйте отдельно. |
| 250 | 180 | 13 | 215 | 4 | 14 | KC80.9.013 | |
| 300 | 230 | 16 | 265 | 4 | 14 | KC80.9.014 |
| Моторные фланцы B5 | A | C макс | g6 | k1 | Код комплекта |
| 71 B5 | 256 | 323,5 | 160 | 256 | KC023.4.041 |
| 80/90 B5 | 258 | 343,5 | 200 | 258 | KC023.4.042 |
| 100/112 B5 | 264 | 368,5 | 250 | 264 | KC023.4.043 |
| 132 B5 | 285,5 | 393,5 | 300 | 285,5 | KC40.4.043 |
| Моторные фланцы B14 | A | C макс | g6 | k1 | Код комплекта |
| 80 B14 | 256 | 303,5 | 120 | 256 | KC085.4.046 |
| 90 B14 | 256 | 313,5 | 140 | 256 | KC085.4.045 |
| 100/112 B14 | 267 | 323,5 | 160 | 267 | KC085.4.047 |
| 132 B14 | 285,5 | 343,5 | 200 | 285,5 | KC50.4.041 |
